瀏覽次數：353安科瑞微電網協調控制器（Microgrid Coordination Controller）是用于實現微電網內分布式能源（光伏、風電、儲能等）、負荷、儲能系統及電網之間高效協同運行的核心控制設備
應用范圍：
分布式光伏、微型風力發電、工商業儲能、光儲充一體化電站、微電網等領域。
主要功能：
數據采集：支持串口、以太網等多通道實時運行，滿足各類風電與光伏逆變器、儲能等
設備接入；
通訊管理：支持Modbus RTU、Modbus TCP、IEC 60870-5-101、IEC 60870-5-103、IEC 60870-5-104、MQTT等通信規約，可實現云邊協同（結合安科瑞智慧能源管理云平臺進行遠程運維）、OTA升級、就地/遠程切換、本地人機交互（選配）；
邊緣計算：靈活的報警閾值設置、主動上傳報警信息、數據合并計算、邏輯控制、斷點續傳、數據加密、4G路由；
策略管理：防逆流、計劃曲線、削峰填谷、需量控制、有功/無功控制、光儲協調等，并支持策略定制；
系統安全：基于不可信模型設計的用戶權限，防止非法用戶侵入；基于數據加密與數據安全驗證技術，采用數據標定與防篡改機制，實現數據固證和可追溯。
技術參數：
項目 | 規格 |
處理器 | ARM Cortex-A7 主頻 528MHz |
內存 | 256MB DDR3 + 256MB NAND Flash |
頻率及功耗 | 50Hz（45～65Hz）， 功耗≤10W |
電源電壓 | AC/DC 220V（85-265V） |
RS485串口 | 8 路光耦隔離 |
RJ45網口 | 2 路10/100M自適應 |
其它接口 | 1*RS232管理串口+1*USB2.0+SD Card標準插槽+4G接口；（DI、DO選配） |
協議支持 | 設備側：Modbus Rtu/TCP、DL/T 645-1997、DL/T 645等； 主站側：Modbus TCP、104、SNMP、MQTT協議等； |
安全性 | 工頻耐壓：電源和通信端子間歷時 1min：2kV（220V 設備）、1.5kV（24V 設備） |
絕緣電阻：一般試驗大氣條件下，輸入、輸出端對機殼>100MΩ | |
環境 | 工作溫度：-20℃～+55℃ |
存儲運輸溫度：-25℃～+70℃ | |
相對濕度：≤95%（+25℃） | |
海拔高度：≤2500m | |
電氣性能 | GB/T 17626.2-2018 靜電放電抗擾度試驗 4 級 |
GB/T 17626.3-2016 射頻電磁場輻射抗擾度試驗 3 級 | |
GB/T 17626.4-2018 電快速瞬變脈沖群抗擾度試驗 4 級 | |
GB/T 17626.5-2019 浪涌(沖擊)抗擾度試驗 4 級 |
性能指標：
技術指標項目 | 指標 |
遙測響應時間 | ≤10s |
遙測綜合誤差率 | ≥99.9% |
遙信變化響應時間 | ≤2s |
遙信正確率 | ≥99.9% |
遙控命令響應時間 | ≤5s |
遙控正確率 | ≥99.9% |
系統可用性 | ≥99.9% |
對時精度 | ≤1S |
數據記錄時標精度 | ≤1ms |
系統支持狀態量數目 | ≤30000 |
系統支持模擬量數目 | ≤30000 |
系統支持控制量數目 | ≤30000 |
控制功能：
運行模式 | 控制邏輯 |
手動策略 | 支持手動進行微電網并離網切換，分布式發電、儲能、可調設備指令下發等，進行遙控等動作。 |
計劃曲線 | 用戶依據當?shù)胤謺r電價自行配置電價模板，設定不同時段內儲能的充放功率，組成削峰填谷策略模版；提供按日、按周配置策略模版的功能。適應多地區、多電價環境下策略運行模式。 |
需量控制 | 通過在總進線的變壓器低壓側接入總表實時采集需量值，當需量值達到限制值（可設）時觸發需量控制，系統根據配置的參數進行對儲能做減小充電、放電、降低充電樁充電功率或者降低可調負荷用電功率等動作。 |
動態擴容 | 通過在總進線的變壓器低壓側接入總表實時采集變壓器負載率，當變壓器負載率達到限制值（可設）時觸發保護，系統根據配置的參數進行對儲能做減小充電、放電、降低充電樁充電功率或者降低可調負荷用電功率等動作。 |
新能源消納 | 通過在總進線的變壓器低壓側接入總表實時采集逆功率數據，當出現反向功率且達到限制值（可設），當系統檢測到逆流時，優先調度儲能系統吸收多余光伏能量；當儲能系統充滿后、 再調節光伏逆變器輸出功率（如有防逆流要求）。 |
防逆流控制 | 通過在總進線的變壓器低壓側接入總表實時采集逆功率數據，當出現反向功率且達到限制值（可設），系統根據配置的參數進行對儲能做靜置、減小放電、充電或者光伏降功率等動作。系統的防逆流策略實現是軟件保護，若需要實現響應更快、更靠譜的保護，則需要加上相應的逆功率保護裝置，檢測到逆流立即跳閘保護。 |
備電功能 | 在系統運行過程中，EMS協調控制執行對儲能系統SOC保護，使儲能系統在設定的SOC范圍內運行，并將一定的電量區間預留用于備電容量，備電容量可進行自定義設置，能在電網斷電時給負載緊急供電。 |
其他 | 可以根據客戶需求進行不同策略定制 |

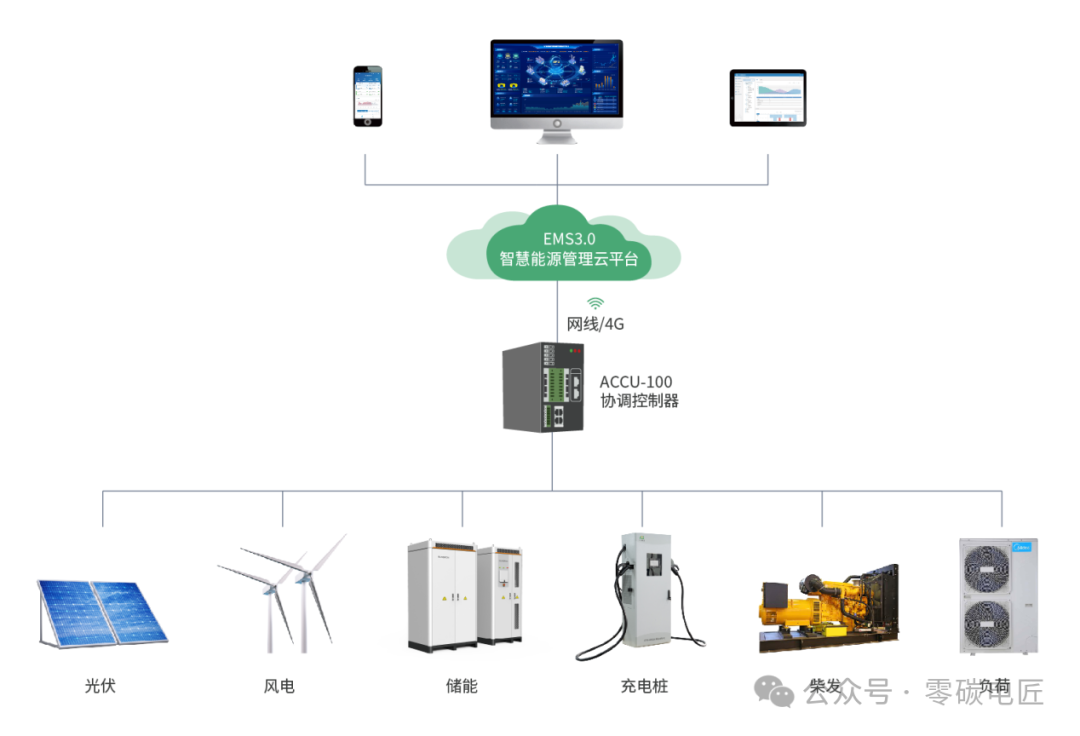

應用組網：

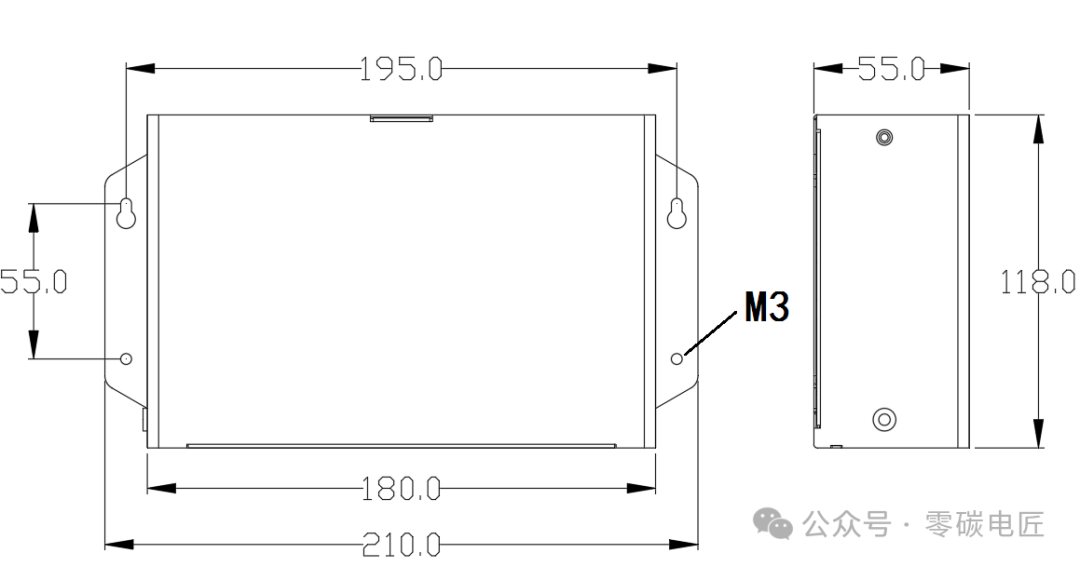

外形尺寸：
安科瑞微電網協調控制器通過智能化調度與多能互補，解決了微電網運行中能源波動大、控制復雜度高、經濟性難優化等痛點，尤其適合高比例可再生能源滲透的場景。對于系統集成商而言，其開放協議兼容性和模塊化設計可大幅降低開發成本；對于終端用戶，則能顯著提升供電可靠性和經濟收益。隨著“雙碳"目標推進，此類控制器將成為微電網從“簡單拼裝"邁向“智慧運行"的核心支撐
